АПК «ПОТОК-ПДД»

Описание

• Применение камер высокого разрешения (HD-камер) в режиме день-ночь с подключением к вычислителю по некомпрессированному цифровому интерфейсу.

Одна HD-камера позволяет одновременно распознавать ГРЗ ТС и прочие объекты по трём-четырём полосам движения, или на всём перекрёстке целиком. Уникальный алгоритм измерения скорости по видеоматериалу снимает необходимость применения радиолокационных или лазерных измерителей скорости для фиксации нарушений скоростного режима. Отсутствие промежуточной компрессии и цифровой тракт исключают возможность появления в видеоматериале специфических артефактов (искажений), ухудшающих распознавание. Импульсная подсветка сцены в инфракрасном или видимом диапазоне позволяет получать чёткую картинку в круглосуточном режиме независимо от условий освещённости.

Таким образом, применение АПК «ПОТОК-ПДД» радикально снижает необходимое количество устройств (видеокамер и радаров), что резко снижает затраты на монтаж, пусконаладку и последующее обслуживание.

• Применение беспроводных технологий для связи вычислителей между собой и с диспетчерским центром.

Обмен данными между вычислителями в группе, расположенными на расстоянии до 500 метров друг от друга осуществляется по технологии WiFi. Связь одного-двух вычислителей группы с центральным диспетчерским центром осуществляется по технологии, доступной в регионе установки АПК: WiMax/CDMA/HSDPA. При наличии существующей наземной сетевой инфраструктуры возможно подключение группы вычислителей к ней. Распределённая обработка данных в вычислителях, диспетческих центрах и взаимодействие с пользователями системы осуществляются по общепринятым интернет/интранет технологиям с применением программного шифрования, с учётом всех требований по информационной безопасности в подобных системах. Необходимость доводить опорную сеть до всех вычислителей, монтировать всепогодный сетевой шкаф или строить отдельное помещение рядом с местом установки, обычно являются существенным препятствием перед массовым развёртыванием подобных систем. В АПК «ПОТОК-ПДД» данное препятствие полностью снято.

• Использование стандартной аппаратной платформы x86/x64 для распознающих вычислителей.

Предлагаемый в составе АПК «ПОТОК-ПДД» безкинематический внешний всепогодный герметичный вычислитель предназначен для установки в непосредственной близости от распознающей камеры и комплектуется процессорами Core i-3, i-5 или i-7, оперативной памятью 4 — 16 Гб, SSD-диском на 64 — 256 Гб, ОС Windows 7 64-bit либо Linux. К вычислителю, по необходимости, подключается широкой спектр периферийных устройств (плат цифрового захвата, WiFi-адаптеров, WiMax-модемов). Применение самой распространённой в мире аппаратной платформы позволяет снизить требования к уровню специалистов, обслуживающих АПК «ПОТОК-ПДД», а также уменьшить затраты на ремонт и модернизацию вычислителей в составе комплекса.

• Возможность контроля трафика транспортных средств по полосам движения и передача его для аналитической обработки на соответствующих моделях прогнозирования дорожной обстановки города.

Это позволяет обеспечить формирование и передачу соответствующих сигналов управления на светофорные объекты для оптимизации управления транспортными потоками города.

Основные задачи решаемые АПК «Поток — ПДД»

1. Фиксация проезда на запрещающий сигнал светофора.
2. Фиксация несоблюдения требований дорожных знаков и дорожной разметки.
3. Фиксация выезда на сторону дороги, предназначенную для встречного движения.
4. Фиксация невыполнения требования ПДД уступить дорогу пешеходам.
5. Фиксация выезда на перекресток в случае образовавшегося затора.
6. Измерение скорости движения транспортных средств по видеосигналу.

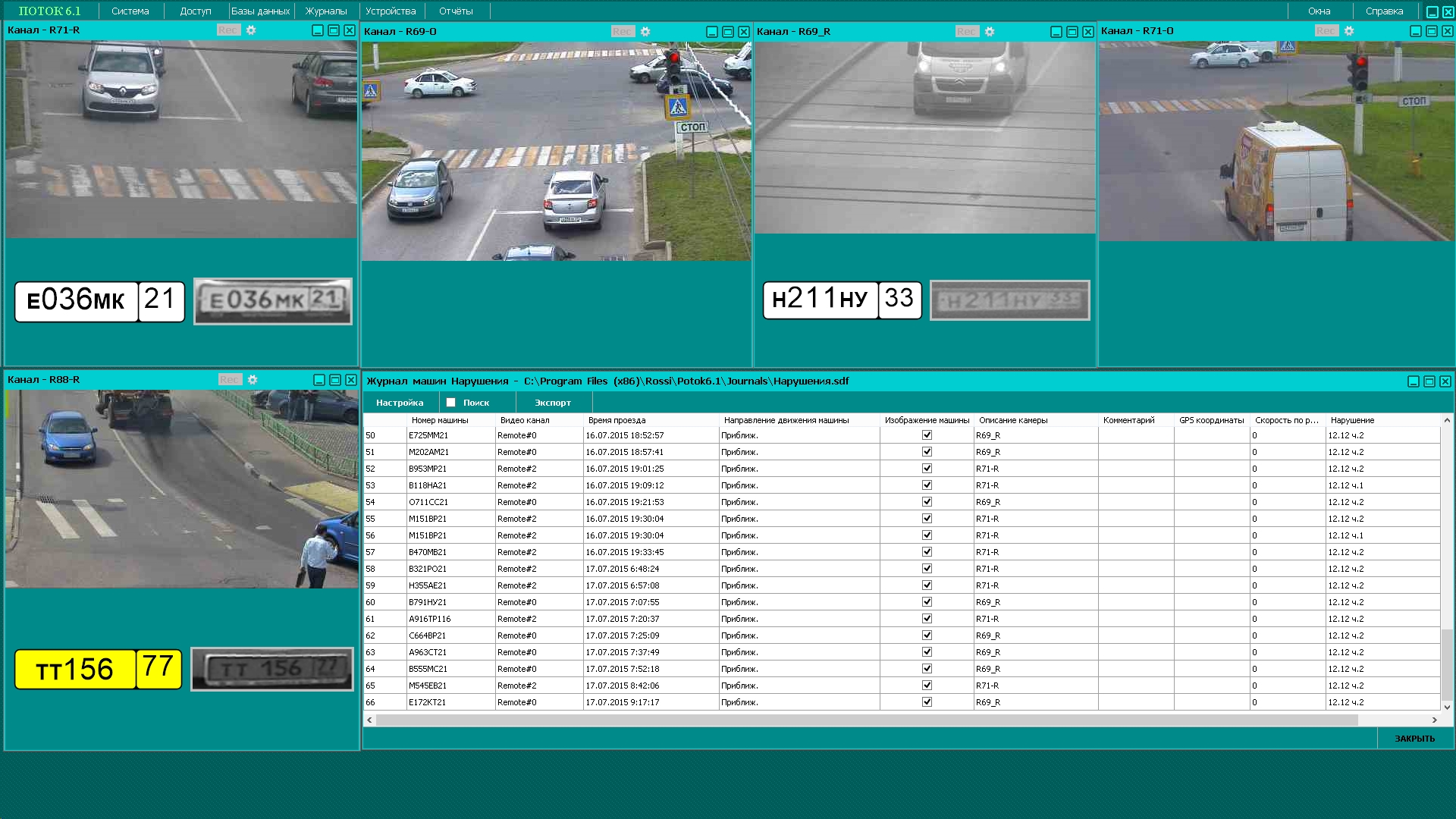

7. Распознавание регистрационных знаков транспортных средств и проверка их по различным базам данных.
8. Видеонаблюдение за обстановкой с передачей видеоинформации на АРМ дежурного (при подключении оптоволоконных линий будет передаваться реальное видео; по каналу WiFi-сжатое видео с частотой до 10 кадров/сек).
9. Автоматическое формирование с каждого датчика протоколов об административном правонарушении с возможностью их распечатки.
10. Подсчёт интенсивности движения транспортных средств и анализ загруженности участка дороги.
11. Автоматическая (либо по запросу) передача данных о зафиксированных правонарушениях на АРМ дежурного при помощи беспроводных каналов связи — WiFi, WiMax и/или при помощи проводных каналов связи — оптоволокно, витая пара.

Характеристики аппаратной части АПК «Поток — ПДД».

Характеристики HD — датчика высокого разрешения:

1. Уличное всепогодное исполнение с подогревом.
2. Защита от грозы.
3. Защита от грязи.
4. Матрица высокого разрешения 1920*1080 с прогрессивной разверткой 25 (30) кадров в секунду.
5. Варифокальный объектив с 10-кратным оптическим увеличением, диапазоном фокусных расстояний 6.3-63 мм и функцией автоматической фокусировки.
6. Отключаемый ИК-фильтр.
7. Электронный затвор.
8. Передача неупакованного видеосигнала 1920*1080 (прогрессивная развертка) 25/30 кадров в секунду осуществляется по цифровому интерфейсу HDMI.
9. Управление параметрами HD-датчика и объектива осуществляется по WEB интерфейсу по Ethernet соединению.
10. Трансляция цифрового видео в режиме реального времени с использованием двух алгоритмов компрессии M-JPEG и Н.264.

Характеристики удаленного вычислителя:

1. Корпус всепогодного исполнения IP68 с размерами не более 330*280*110мм.
2. Диапазон рабочих температур -40 до +55 градусов Цельсия.
3. Питание от источника переменного тока 12В 20А и 24В 1А.
4. Бескинематическая система охлаждения.
5. Твердотельный жесткий диск объемом не менее 100Гб.
6. Центральный процессор Intel Core I7-2600К или производительнее.
7. Не менее 4 Gb оперативной памяти DDR3.
8. HDMI плата видеозахвата.
9. Операционнаясистема Microsoft Windows 7 Professional x64.

На железнодорожном переезде оборудование комплекса размещается на опорах, образуя две зоны контроля — основного и обзорного видеодатчика. Критерием детектирования факта нарушения является наличие в зоне контроля обзорного видеодатчика дорожной разметки 1.12 «Стоп-линия», либо дорожного знака 2.5 «Стоп», виртуальной линии границы переезда, а также исправно работающего светофора.

При движении транспортных средств через зоны контроля, система посредством обзорного видеодатчика анализирует активную в данный момент комбинацию сигналов светофора данного направления, а посредством основного видеодатчика производится распознавание номерных знаков всех проследовавших через зону контроля ТС. Распознавание сигналов светофора, активных в данный момент, производится оптическим способом, с помощью анализа пикселей на видеоизображении с обзорного видеодатчика. Кабельное подключение к контроллеру светофорного объекта не требуется.

При выявлении транспортного средства находящегося за виртуалиной линией границы переезда (поскольку нормативными документами не регламентируется, на какое расстояние ТС должно заехать за виртуальную линию границы переезда, то заказчик определяет степень заезда за виртуальную линию границы переезда самостоятельно)   при активной запрещающей комбинации сигнала светофора, происходит фиксация нарушения «Выезд на железнодорожный переезд при запрещающем сигнале светофора». Данные об автомобиле-нарушителе, такие как номер автомобиля, дата, время, изображение ТС в момент нарушения, место установки комплекса, тип нарушения и т. д., фиксируются в журнале нарушений, и система записывает видеоклипы нарушения с двух ракурсов: вид спереди основной и обзорный вид сзади. В кадр обзорной камеры попадает светофор, видимый водителю транспортного средства при приближении к железнодорожному переезду.

При движении через зону нарушения нескольких транспортных средств, все нарушители фиксируются в журнале нарушений, и на каждого нарушителя система записывает по два видеоклипа, которые передаются в центр обработки данных для формирования доказательной базы, с последующим формированием протокола об  административном правонарушении.
